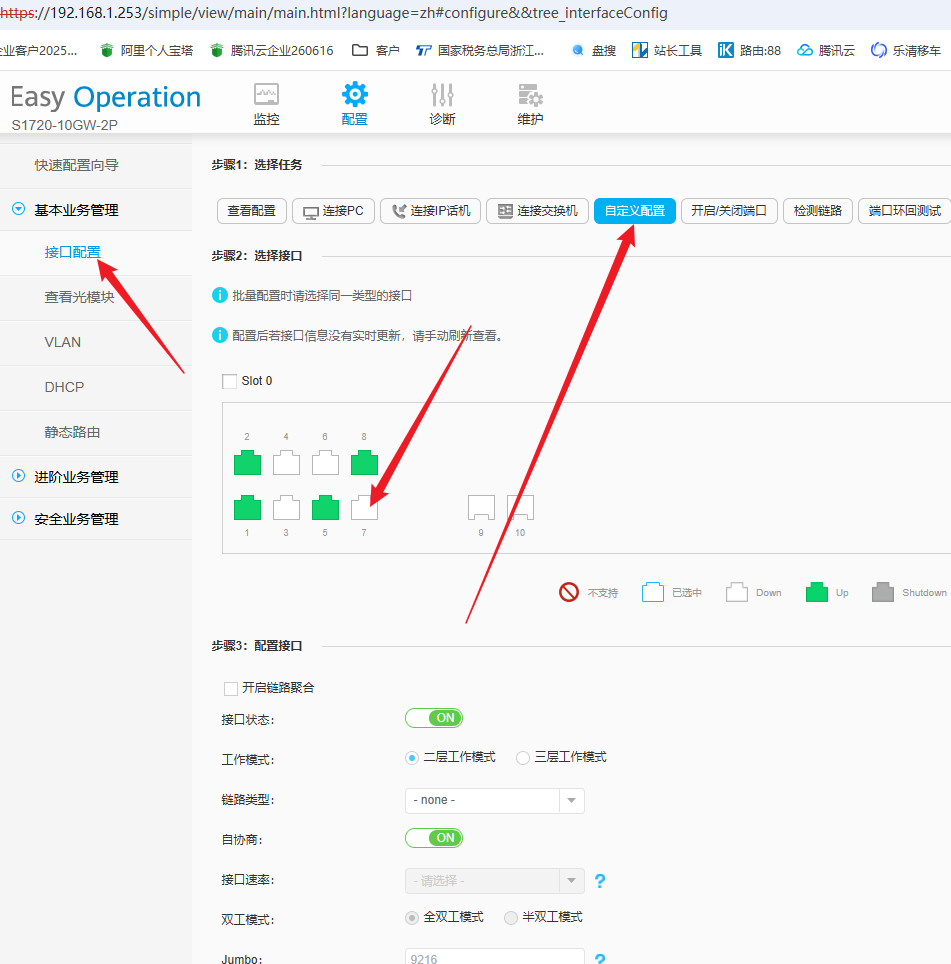

以华为二层交换机为例

网管交换机加i快IKUAI爱快软路由多线汇聚上网小白教程

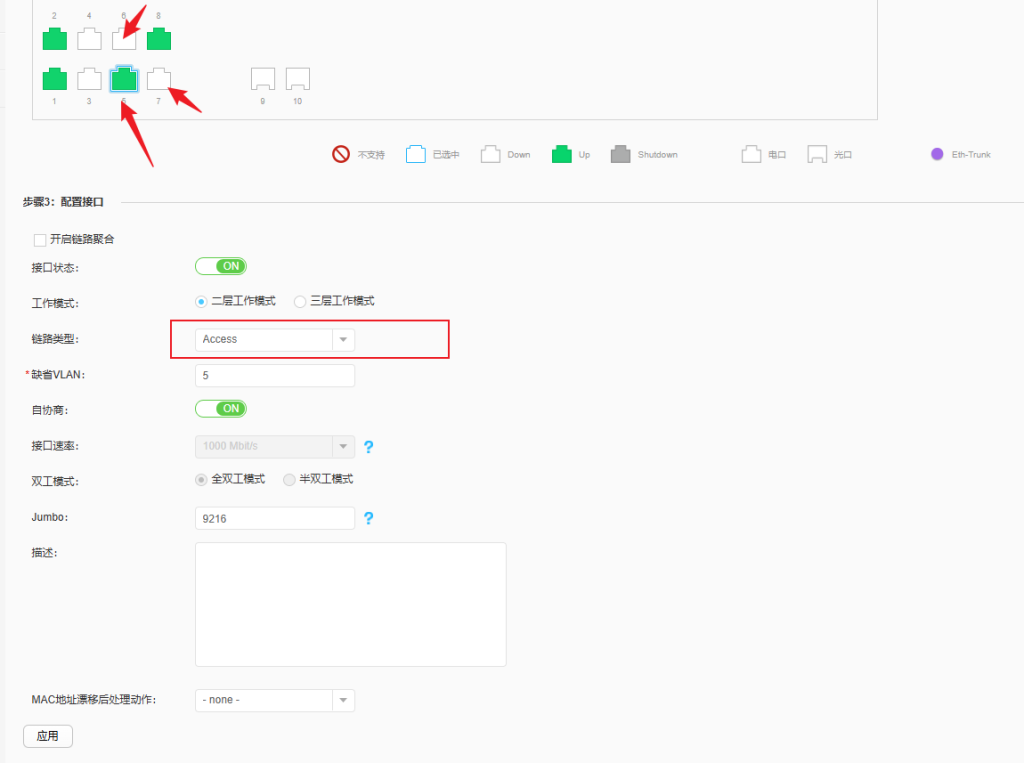

假设三个宽带汇聚，划分vlan5  vlan6 vlan7 链路类型选Access 这三个口分布插入三条不一样的宽带

网管交换机加i快IKUAI爱快软路由多线汇聚上网小白教程

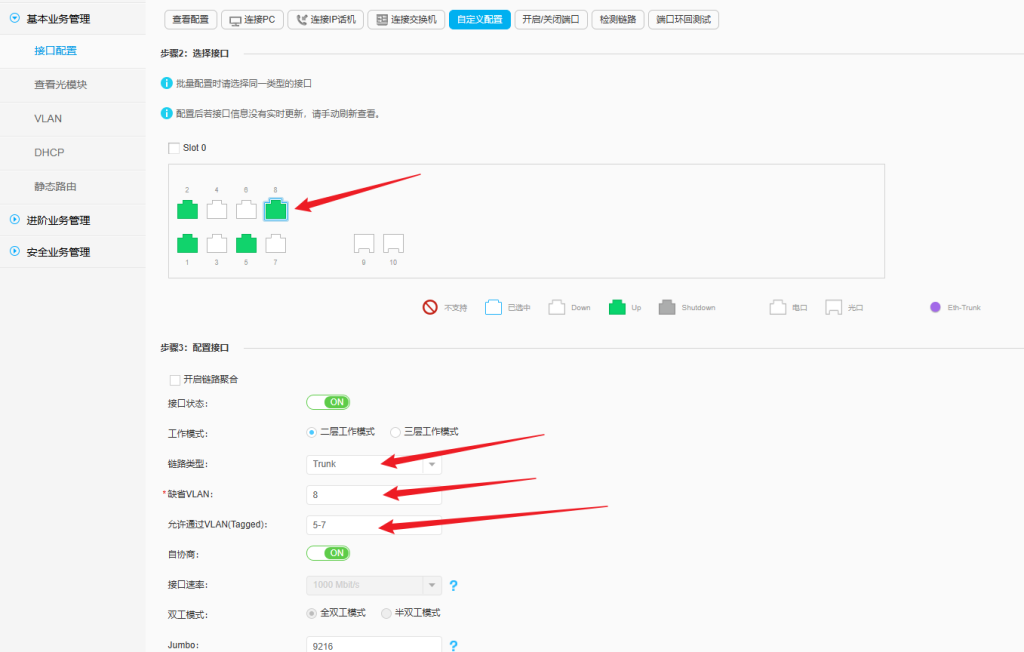

还要划出一个Vlan8链路类型选择Trunk,并且允许5-7的Vlan通过.这个连接软路由的wan口

网管交换机加i快IKUAI爱快软路由多线汇聚上网小白教程

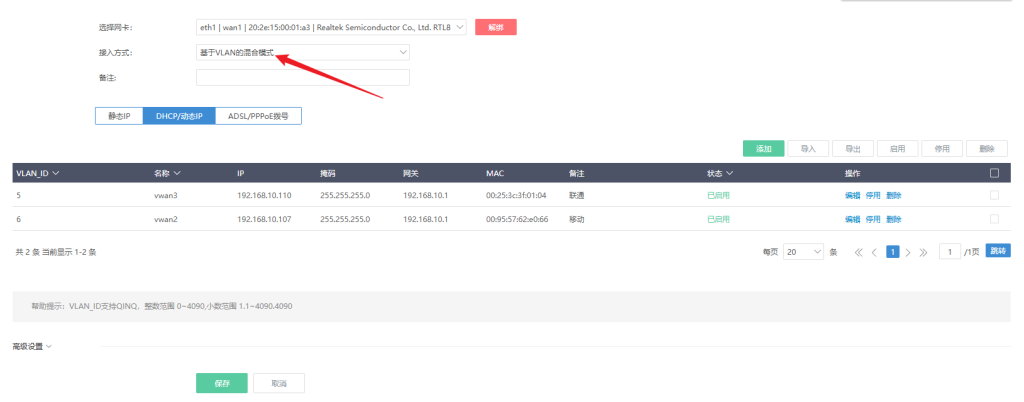

下面就回到软路由里设置了。，lan口连接设备上网的交换机，WAN口里选择基于VLAN的混合模式，根据实际情况选择上网方式，自动，静态和PPPOE拨号上网

网管交换机加i快IKUAI爱快软路由多线汇聚上网小白教程

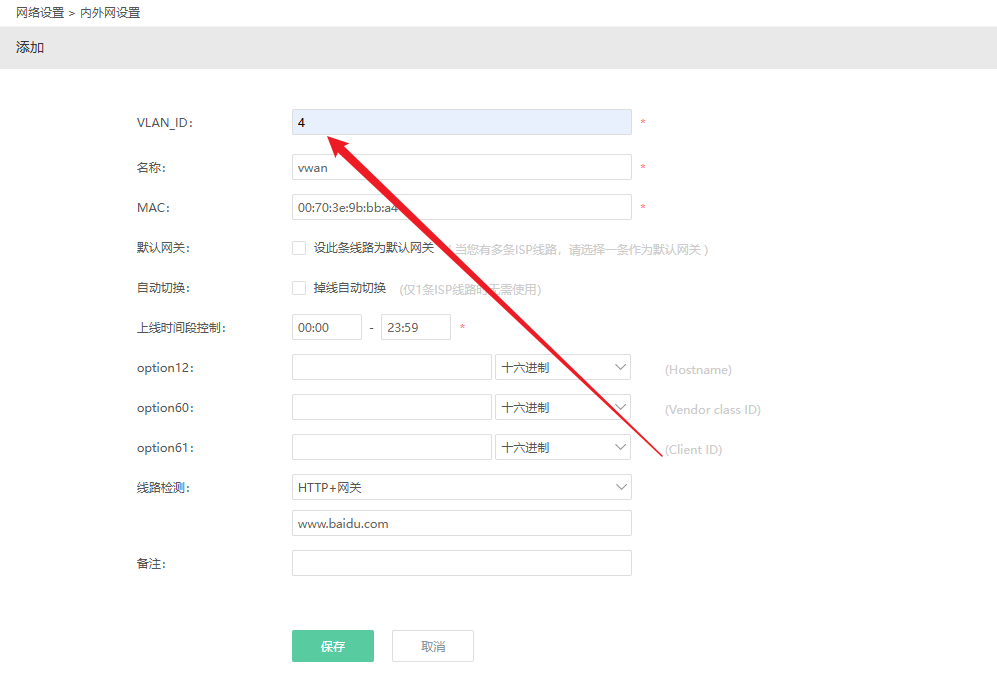

其他都按正常填写，VLAN_ID填对应的交换机的设置

网管交换机加i快IKUAI爱快软路由多线汇聚上网小白教程
